埋地pe管道定位儀—JC-2
產品介紹：
埋地管道定位儀—JC-2是精準度領先的埋地管線探測儀，該儀器拋開管線材質問題，做到探地雷達和超聲波定位儀所不能達到的效果，不受電磁干擾，是現今埋地管道定位儀高端產品。

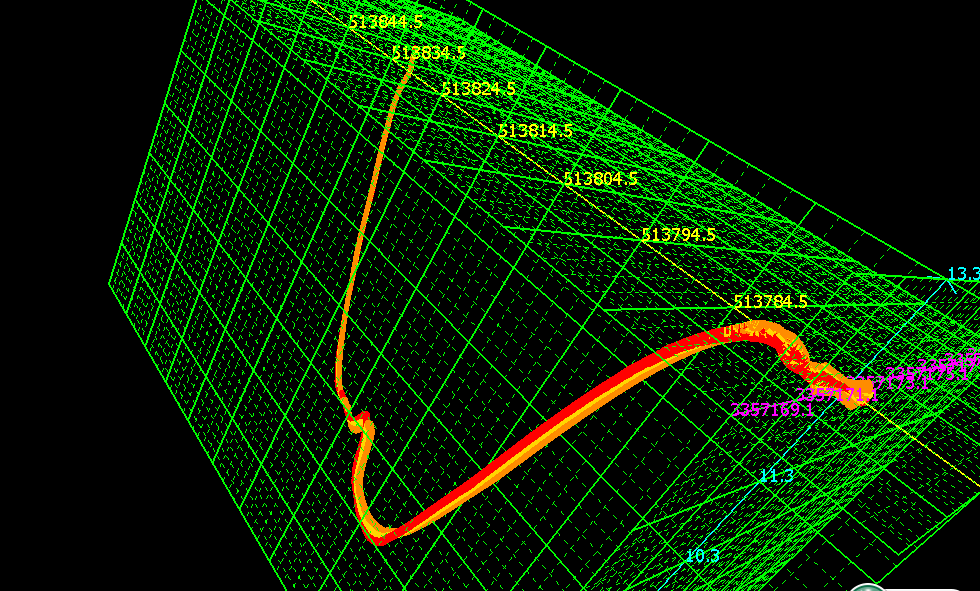

地下管線慣性定位儀是以慣性傳感器組成的三維信息測量系統。測量定位過程中，牽引器通過鋼絲等牽引慣性定位儀在管道中運行，依據慣性導航技術和多信息融合技術獲得管道的坐標信息；采用GPS等技術獲得管道起點和終點的地理坐標；根據起終點地理坐標將慣性定位儀獲取的坐標信轉換換到地理坐標系，從而得到管道的三維地理信息。
產品參數：
|
類型 |
技術指標 |
JC-2 |
|
外形 |
主機直徑 |
63mm |
|
主機長度 |
510mm |
|
|
適應管徑 |
97~800mm（可規格定制） |
|
|
里程輪安裝方式 |
法蘭連接 |
|
|
接口 |
開關 |
防水開關，位于主機中部凹槽 |
|
數據接口 |
防水開關，位于主機中部凹槽 |
|
|
存儲方式 |
即時測量，即時存儲于主機內 |
|
|
傳輸處理 |
測量完成后，有線傳輸于計算機 |
|
|
儀器主機重量 |
1.6kg |
|
|
重復性 |
＜5.6％ |
采用貝塞爾公式的樣本標準差 |
|
標稱誤差 |
＜0.2％ |
誤差優于：水平：0.25＋0.25k％；高程：0.25＋0.20k％ K＝L－100，當L＜100m時，k＝0，L為管線長度，單位m |
|
充電電源 |
220±10％V |
|
|
防護等級 |
IP68設計 |
|
|
電源 |
可持續工作時間 |
≥4h |
|
電量顯示 |
雙色指示燈 |
產品配置
|
配置 |
|
|
主機 |
1套 |
|
A 型輪系（97-150） |
任選一套 |
|
B型輪系（140-230） |
|
|
C型輪系（210-320） |
|
|
D2型輪系（280-420） |
|
|
D1型輪系（280-420） |
|
|
E型輪系（400-600） |
可訂做 |
|
F1型輪系（550-820） |
|
|
G型輪系（780-1100） |
|
|
F2型輪系（550-820） |
|
|

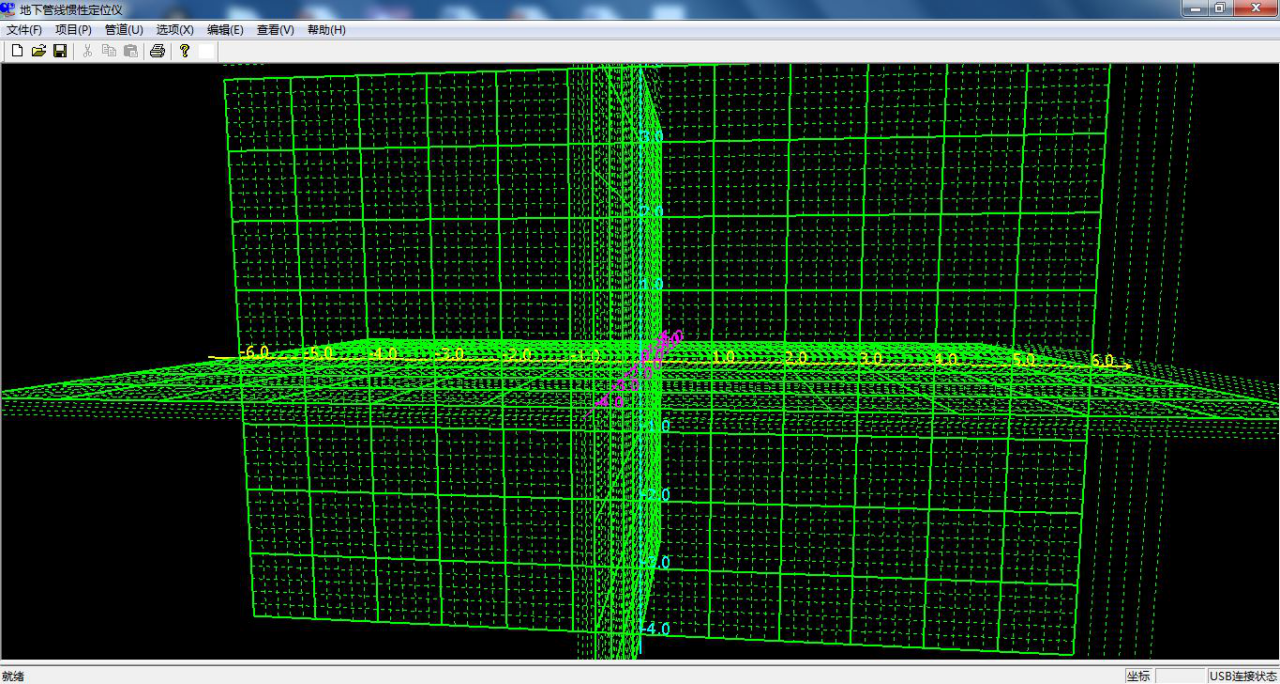

航苑星管線儀軟件 |
1套 |
|
充電器 |
1套 |
|
數據線 |
1套 |
|
防爆包裝箱 |
1套 |
|
手自一體自動牽引線 |
選配 |
測量依據：
國家、行業、地方的規范、規程、規定和要求。
包括：GB50026-2006《工程測量規范》；
CJJ61-2003《城市地下管線探測技術規程》；
CJJ/T73-2010《衛星定位城市測量技術規范》；
CH/T2009-2010《全球定位系統定時動態測量（RTK）技術規范》；
GB/T20257.1-2007《1:500、1:1000、1:2000地形圖圖式》；
GB/T 24356-2009《測繪成果質量檢查與驗收》。
產品應用：
在日常工作中，可以利用《城市管道線路管理系統》對本工程完成的管線管道信息進行查詢、維護、統計、分析等，滿足應用。
